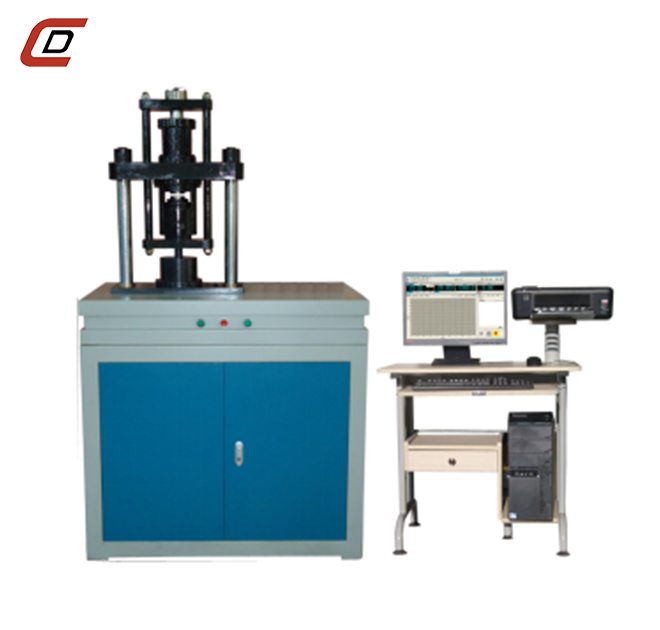

本機是對金屬薄板和帶材料進行延展性試驗的專用設備，也是目前國內評定金屬材料塑性變形性能的可行設備，標準符合國標GB4156-84《金屬杯突試驗方法》，還可實現國家標準GB5125-85《有色金屬沖杯試驗方法》，檢驗各種金屬板材的各項異性。

   該產品是我公司積累多年的制造經驗而在原老機型（GBS-60A）的基礎上開發生產的一代新產品，其主要特點是杯突值的精度提高到0.01mm，主加載試驗力的控制測量精度也大幅度提高到了1N，另外，主試驗力的加載速度為等速率控制，我們在原油缸、手動送油閥加力的基礎上，改為伺服控制，恒速率加載，從而大大提高了本機器的控制精度，改手動液壓加載為電控機械式加載，改液壓傳感器為輪輻式傳感器，提高了主試驗力的測試精度和控制試樣的破裂準確度，同時我們還選用了高精度的編碼器來測量杯突值，從測試精度上來講，能保證小數點后兩位的準確度，我們還在外觀上，進行了大的改裝，已改原設備粗老笨重，為全噴塑外裝，整體外觀整潔大方，給人的第一感性認識較好。從操控性方面，GBW-60B型實現了歷史性突破，整個試驗過程實現了閉環控制恒速率加載，實驗過程實現了可變速。

主要技術參數

1、 試驗板材厚度：0.05～2mm（高精度傳感器，可實現超薄板材試驗）

2、 板材寬度：90-100mm；

3、 沖頭行程，60mm；

4、 加緊活塞行程40mm。

5、 沖壓負荷60kNmax。

6、 最大夾緊負荷：25kN。

7、 杯突值分辨率：0.01mm

8、 杯突試驗?zāi)＞咭?guī)格：

●標準沖頭球：φ20±0.05mm

●標準墊?？讖剑害?3±0.1mm

●標準固定模孔徑：φ27±0.05mm

9、 特殊定貨可提供非標模具。符合美標、歐標等國際標準的杯突試驗機。

10、 液壓油：N46號液壓油（一般加油站可購）。

11、 主機外形尺寸：780×320×1700（mm）

12、 電源AC380V。

13、 重量450kg。
